Трудно представить современную производственную сферу без применения различных грузоподъемных механизмов. Данное оборудование сегодня активно применяется практически везде, где человеку необходимо поднимать, опускать грузы или перемещать их в горизонтальной плоскости в приподнятом состоянии и в большом количестве. Одним из безусловных лидеров по частоте эксплуатации в мире является кран мостовой, о котором и пойдет речь в данной статье. Мы рассмотрим его техническое устройство, особенности . Кстати при изготовлении опорных кран-балок. используются только качественные, лучшие материалы.

Назначение

Кран мостовой электрический используется в машиностроении, металлургии, химической, автомобильной, пищевой и прочих отраслях промышленности. Его работа сопряжена с перемещением по складу или цеху разнообразных грузов, узлов, деталей, агрегатов. Описываемая грузоподъёмная машина разработана и служит для весьма интенсивной работы в различных условиях окружающей среды, в том числе и очень экстремальных. Помимо этого, агрегат характеризуется длительным сроком эксплуатации и возможностью продления ресурса работы за счет регулярной замены изношенных деталей и узлов.

Конструктивные особенности

Современный кран мостовой может быть выполнен:

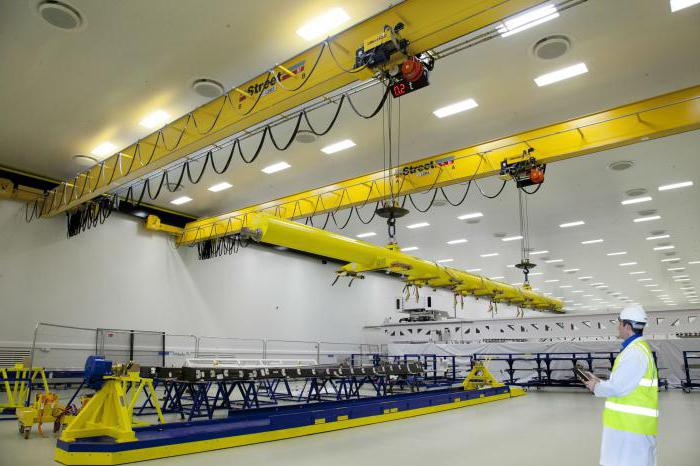

Однобалочным. Мост такого крана представлен в виде одной балки, имеющей двутавровое сечение. На ее концах имеются концевые балки и ходовые колеса. Основная тележка имеет, как правило, небольшую грузоподъемность (до 10 тонн). Также в наличии может быть вспомогательная тележка консольного типа. Каждый такой кран имеет весьма небольшой собственный вес.
Двухбалочным. Мост состоит из пары достаточно жестких балок, соединённых с концевыми балками, на которых, в свою очередь, установлены ходовые колеса. Тележка для подъема грузов имеет как основной, так и вспомогательный механизм подъема. Такие краны обладают внушительным показателем грузоподъёмности и управляются либо дистанционно, либо из специальной кабины машиниста, оборудованной всеми необходимыми приборами и рычагами.

Виды крепления кранов

Кран мостовой в зависимости от своего варианта крепления может быть:

Подвесным. В таком случае грузоподъемная тележка перемещается по нижней плоскости основной балки моста.
Опорным. Грузоподъемная тележка передвигается по верхней плоскости балки. Такой вариант гарантирует максимальный показатель грузоподъемности при сохранении высокой степени надежности и безопасности.

Краны с особой конструкцией

Следует отметить, что есть и такие краны, которые в отличие от традиционного варианта, перемещающегося по параллельно расположенным подкрановым путям, выполняют свое движение в пространстве несколько по-другому. В их числе:

Радиальные машины. Кран вращается непосредственно по кольцевому рельсу, который, в свою очередь, закреплен вокруг рабочей площадки всей опоры.
Хордовые краны.
Кольцевые. Агрегат перемещается по паре кольцевых рельсов, имеющих различный диаметр. С целью полностью исключить вероятность проскальзывания все ходовые колёса выполняют различного диаметра.
Поворотный. Размер моста крана соответствует диаметру кольцевого рельса, по которому и выполняется передвижение. Отсутствует центральная балка для опоры крана, и потому он может проводить работы в любой точке внутри образованной подкрановыми путями окружности.

Основные составные части

Кран мостовой в целом имеет такие основные части:

Мост.
Концевая балка.
Привод механизма передвижения.
Трансмиссия.
Грузоподъемная тележка.
Ходовые колеса.
Кабина оператора.

Кран мостовой однобалочный выполняет свое перемещение в пространстве при помощи электродвигателей, от которых вращение через редуктор (трансмиссию) передается на ходовые колеса. В случае если такой кран имеет большую длину, то основную балку усиливают с помощью горизонтальных ферм, которые позволяют увеличить несущую способность всей конструкции.

В свою очередь, кран мостовой двухбалочный в целом имеет схожее строение с однобалочным аналогом, однако есть и отличия. В частности, двухбалочная машина имеет грузоподъёмную тележку, оборудованную двумя механизмами подъема – главным и вспомогательным. Кроме того, ходовые колеса крана имеют индивидуальный привод.

Все механизмы мостового крана производятся с многократным коэффициентом запаса прочности, что объясняется выдвигаемыми требованиями безопасности к грузоподъемной технике.

Электрическое оборудование

Электрические двигатели крана запитаны от цеховых троллеев, которые закреплены на стене здания с помощью изоляторов. Именно по этим троллеям происходит скольжение токосъемников, зафиксированных на металлоконструкции моста. Для проведения технического обслуживания токосъемников и троллеев мост крана имеет специальную люльку, в которую можно попасть с площадки. К электродвигателю тележки ток подводится при помощи гибкого силового кабеля. Однако сегодня уже получил распространение токоподвод к тележке, который представлен в виде кабеленесущей каретки. Она выполняет передвижение вместе с грузоподъемной телегой и снижает натяжение электрических кабелей, а также исключает резкие перегибы их.

Помимо этого, к электрическому оборудованию крана можно отнести различные осветительные приборы, систему обогрева кабины машиниста, звуковую и световую сигнализации и т. д.

Несколько слов о грузоподъемной тележке

Данная тележка может иметь разнообразное исполнение, но в любом случае ее основными узлами непременно будут:

Электродвигатель.
Муфта.
Редуктор.
Барабан с канатом
Крюковая подвеска.

Сама же тележка перемещается по рельсовому пути, проложенному непосредственно по главным балкам крана. Зачастую одна из полумуфт привода представлена в виде тормоза колодочного типа.

В качестве элементов безопасности предусмотрены специальные концевые выключатели. Один из них обеспечивает мгновенную остановку подъема груза в случае достижения крюковой подвески контрольной точки. Сделано это с целью исключить вероятность касания крюка грузоподъемного барабана с последующим забуриванием каната. Также есть концевой датчик, обеспечивающий безопасное перемещение самой тележки по мосту крана. Доезжая до этого выключателя, тележка касается его стальной линейкой, в результате чего и полностью останавливается.

Корпус рамы тележки производится из листового проката, который соединяется между собой при помощи сварки и чаще всего выгибается в виде П-образного профиля. Настил тележки – это также стальной лист с имеющимися проходами для каната в виде специальных вырезо
